Hinweis: Die folgenden Schritte sind jeweils nur für ein Modulbein beschrieben. Für mehrere Beine können alle Schritte einfach mehrmals durchgeführt werden. Das spart viel Zeit.

Man sägt sich ein Modulbein ab - mit einer Länge, daß es - unter den Modulboden gestellt - das Modul genau auf 1,30 Schienenoberkante minus die in der Norm geforderten 2-3cm hebt (wir nehmen hier mal nur 2cm an, das reicht eigentlich).

Also für ein Modul nach der Modulkastenanleitung:
130cm
- 0,8cm (Schienenoberkante über Moduldecke)
- 2cm (Tiefe des Modulbodens im Rahmen = Styropordicke)
- 1cm (Dicke des Modulbodenbrettes)
- 2cm ("Luft nach oben" für Höhenverstellung nach Norm)
Die "Luft nach unten" (nochmal 2cm) entsteht dann durch Herausziehen des Beines aus der Halterung.

Aus der Leiste für das Bein sägt man sich ein Stück ab, das etwas kürzer ist, als der Hohlraum unter dem Modulboden hoch ist.

Kommt nicht auf den Millimeter an, nur darf es halt nicht aus dem Modulkasten herausragen, sonst liegt das Modul ohne Beine (z.B. auf dem Tisch beim Aufbau) nicht mehr plan auf!

Mit dem 10er-Bohrer bohrt man ein Loch mittig in das Bein - genau dort, wo der Schlitz enden muß, damit man das Bein in der Halterung ganz bis zum Modulboden schieben kann und dabei die Festhalteschraube noch sauber im Schlitz läuft.

Man kann hier lange herummessen oder ganz pragmatisch den Schlitz einfach "ein wenig länger" machen :-). Also z.B. für o.g. Modulkastenanleitung fette 7cm Abstand vom Beinende.

Mit der Stichsäge 2x vom Beinende bis zum Loch sägen - je einen Schnitt parallel zur Beinkante zu jeder Seite des Loches hin. Hinterher mit der Feile Loch und Schnitte entgraten.

Auf diese Weise (erst ein rundes Loch, dann den Schnitt dorthin) kann nichts einreißen oder abbrechen.

Man sägt sich aus dem 4mm-Brett ein Klemmbrett heraus - doppelt so breit wie die Beinleiste und wiederum etwas weniger lang, als der Hohlraum unter dem Modulboden hoch ist.

Kommt wieder nicht so genau auf das perfekte Maß an, nur darf dieses Brett halt ebenfalls nicht aus dem Modulkasten herausragen (s.o.).

In der Größe des Halterungsstückes aus Schritt 2 schneidet man sich ein Stück Papier aus.

Dieses wird beim Zusammenkleben dazwischengelegt und sorgt dafür, daß die Halterung genau um die Papierdicke mehr Platz läßt, als das Modulbein dick ist. Damit läßt sich das Modulbein am Ende leichter stecken.

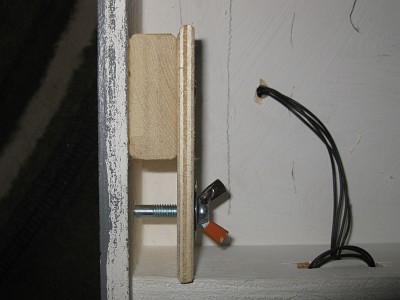

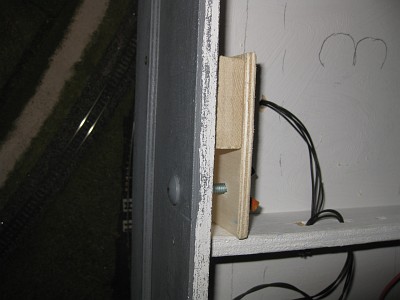

Mit einem Stück vom Beinholz (ggf. zusätzlich absägen, z.B. 10cm lang) als "Hilfsbein" dort, wo hinterher das Bein hinkommt, legt man sich die Halterung bündig zur Seitenwand und zur Querstrebe in den Modulkasten (siehe Bilder oben): Erst das dicke Halterungsstück, dann das Papier und dann das 4mm-KlemmBrett oben drauf. Diesen "Stapel" nimmt man (ohne Hilfsbein) unverschoben (!) aus dem Modulkasten und sägt mit dem 4mm-Boher zwei Löcher rein (komplett durchsägen, also noch Holz drunterlegen!).

Diese beiden Löcher müssen größer sein, als das Gewinde der Spanplattenschrauben, denn diese sollen in der Halterung mit ihrem Gewinde ja nicht greifen, sondern nur dahinter in der Modulseitenwand! Die Position der Löcher ist egal, irgendwie halbwegs zentriert rein.

Der Stapel aus dickem Halterungsstück, Papier und 4mm-Klemmbrett wird untereinander zusammengeleimt und gleich noch ins Modul geleimt - wieder mit dem Hilfsbein an der Stelle, wo später das Bein hineinsoll. Dann wird in jedes der beiden Löcher im Stapel eine der beiden Schrauben gesteckt und in der Modulseitenwand festgeschraubt.

Das Hilfsbein nicht mit festleimen! Das Schrauben erfolgt gleich nach dem Leimen. Keine Wartezeit für Trocknen oder so. Die Schrauben pressen den Stapel zum Trocknen des Leims zusammen. Die Schraube darf nicht am anderen Ende aus der Modulaußenwand wieder herauskommen. Das piekst sonst unangenehm beim Aufbau. Ist sie zu lang, entweder (hinterher) die Spitze abkneifen oder am Schraubenkopf Unterlegscheiben drunterlegen.

Das Loch für die Halteschraube muß mittig in den Schlitz des Beines und mittig in die Modulaußenwand gebohrt werden. Mit diesen beiden Angaben kann man sich die Position genau anzeichnen. Dann mit dem 6mm-Bohrer von außen komplett durch Modulaußenwand und das 4mm-Klemmbrett durchbohren.

Man sollte schön gerade (= senkrecht zur Modulaußenwand) bohren, damit die Klemmschraube nachher nicht schief sitzt.

Die M6-Schraube (Klemmschraube) wird von außen in das Loch gesteckt. Mit ihrem vierkant-Stück unter dem Kopf paßt sie nicht in das Loch. Nun wird sie mit der Wasserpumpenzange einfach mit Kraft in das Loch gedrückt.

Dadurch kann die Schraube weder herausfallen, noch sich verdrehen, wenn man innen die Mutter festzieht.

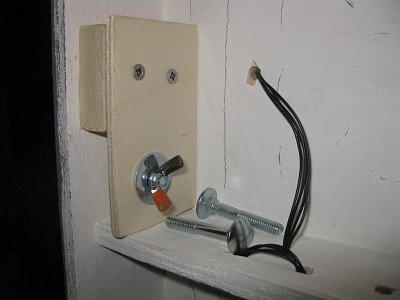

Nun noch die Flügelmutter samt Unterlegscheibe drauf und...
...fertig ist die Beinhalterung.

Wenn man dem Hilfsbein (siehe Schritt 7) ebenfalls einen Schlitz spendiert (siehe Schritt 3 und 4), kann man nun damit die Leichtgängigkeit der Halterung ausprobieren.

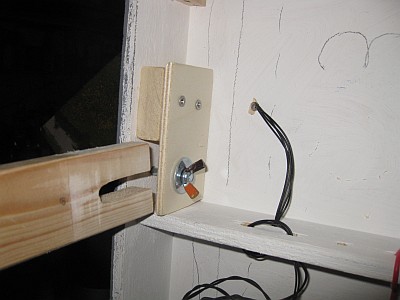

Modulbein einstecken. Geht es schwer oder gar nicht, hilft nur leichtes Bearbeiten der Seitenflächen mit einer feinen Feile oder einem Hobel. Man sollte dabei vorher prüfen, welche Flächen nicht passen: Nur die schmalen seitlichen oder die breiten vorne und hinten.

Wenn man die seitlichen Flächen zu stark runterfeilt / abhobelt, sitzt das Bein hinterher in Modullängsrichtung zu locker und kann schräg festgeschraubt werden (stört evtl. bei der Ausrichtung der Modulhöhe), ist also nicht gravierend. Wenn man aber die vordere/hintere Fläche zu stark runterfeilt / abhobelt kann das Bein evtl. nicht mehr gut festgeschraubt werden!
